BFAS型電動閥門控制器安裝調試!

2020-3-12 15:36:15      點擊:

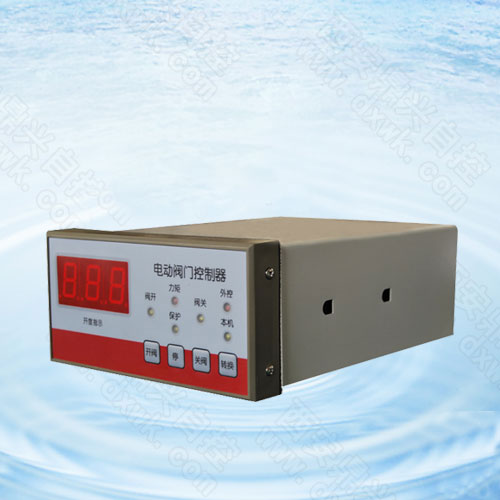

  BFAS型電動閥門控制器安裝調試

  1原則:

  (1)安裝人員必須有電工安全操作證,按照相關規范安裝;

  (2)機箱內部有高壓,務必接受PE保護接地端,非展業人員請勿帶電拆卸機箱;

  2調試方法:

  (1)必須保證電動裝置機械部分已經調試完并且能正常工作,有關電動裝置機械部分的調試請見電動閥門的說明書。

  (2)將您選購的控制器按圖將其安裝固定。

  (3)用電纜參照本說明書所附電原理圖將控制器端子和電動裝置的端子連接起來,如果用戶所訂購的電動裝置不帶現場外制按鈕,編號為12、13、14的接線端子不接即可,不會影響控制器的其他功能。

  (4)把三相電源分別接到A、B、C、N端子上,編號為D1、D2、D3的接線端子接電動裝置的電源。確認無誤后接通電源,檢查控制器是否設置在“本機”狀態下,如果不是請按動轉換按鈕將控制器設置為“本機”狀態。用手輪將電動閥門開啟至約50%的開度。控制器具有電源相序自動邏輯校正功能。控制器初次通電時按動開閥按鍵電動裝置運行有兩種可能:一種可能是按正確方向運行,閥開指示燈閃亮,電動裝置開向運行直至全開位置停止,閥開指示燈常亮,開度顯示自動設定為100%。然后按動關閥按鍵,電動裝置關向運行,閥關指示燈閃亮,電動裝置關向運行直至全關位置停止,閥關指示燈常亮,開度顯示自動設定為0%。另一種可能是按錯誤方向運行,雖然閥開指示燈閃亮,但是電動裝置關向運行,直至全關位置停止,閥關指示燈常亮,開度顯示自動設定為0%,此時控制器自動邏輯校正電源相序3秒鐘后,電動裝置將自動向開向運行,閥開指示燈閃亮,電動裝置開向運行直至全開位置停止,閥開指示燈常亮。開度顯示自動設定為100%。控制器初次通電時,按動關閥按鍵,電動裝置運轉過程同上,只是運行方向相反。至此控制器與電動裝置的安裝調試完畢。邏輯相序校正功能只能用在調試過程中,如果相應的閥門很重要建議人工調整相序!

  (5)電動裝置在開向或關向運行中,按動停按鍵,電動裝置將停止在此時的位置,在電動裝置靜止狀態時按動此鍵,則是消音。

  (6)按動轉換按鍵控制器為“外控”工作狀態。控制器編號為12、13、14的接線端子接輸入控制信號(無源觸點)線。控制電動裝置的開啟和關閉,12為輸入公用端,13為開閥端,14為關閥端。部分廠家的電動裝置具備現場開關按鈕,將其接至此端子即可實現電動裝置的現場控制。同時其也可以作為計算機、PLC控制電動裝置的輸入信號端子(必須是無源接點28VAC/100mA)。

  (7)后面板(端子位置圖),控制器對外進行電氣連接用;
