電動閥門控制器硬件控制系統包括哪些部分
2012-10-22 14:49:08 點擊：
電動閥門控制器信號輸入部分
在選擇模數轉換器的時候，我們通常要選擇價格比較便宜，而且生產面大量多的，同時它的性能指標要適合LM358M芯片。

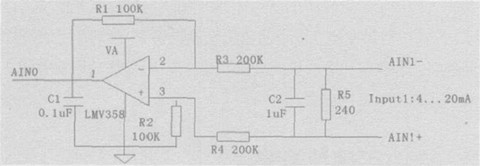

閥門控制器電路如下圖所示。
電動閥門控制器通訊部分

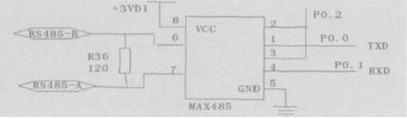

為了完成工業現場遠程控制和組網的需要, 系統支持RS485通訊方式。電平轉換芯片采用MAX485。實際工作時, 可以與上位機進行遠程通訊, 進行運行方式設定并監控運行狀態.
如圖所示。
電動閥門控制器顯示部分

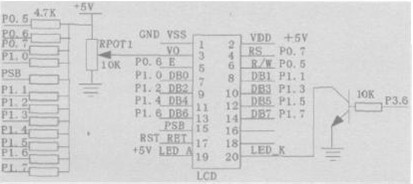

電動閥門控制器的液晶顯示部分設計采用128*64的圖形點陣液晶顯示模塊MCG12864-1。點陣為128*64， 外形尺寸93*70*10mm，視窗尺寸70.7*38.8mm，能顯示各種字符和圖形。可與CPU直接接口，具有8位標準數據總線，邏輯工作電壓5V。由于C8051F005的引腳電壓為3.3V, 因此要接上拉電阻。
如圖所示。
