自潔式過濾器
更新：2017-8-4 17:10:16 點擊：
- 產品品牌 鼎興
- 產品型號 DXZG
- 產品描述
自潔式過濾器是根據流體壓差原理設計的一種新型過濾裝置，可以用手柄、蝸輪、電動等驅動。...
產品介紹
一、概述
1、自潔式過濾器是根據流體壓差原理設計的一種新型過濾裝置，其結構特點是過濾網的前端水流通道上，安裝了一個可以截流的蝶閥閥瓣，工作時閥瓣打開，排污時閥瓣截流，在壓力作用下，水經濾網由外向內沖涮，將污物雜質收集起來由排污口排出。該裝置的驅動方式可以是手柄、蝸輪，電動等。

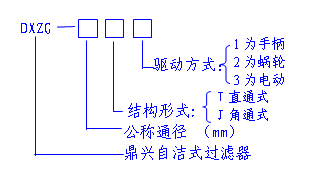

2、型號編制
二、主要技術參數
1、 最大工作壓力：1.6MPa
2、 最高工作溫度：≤225℃
3、 濾網規(guī)格：18-30目/口寸（特殊規(guī)格下可以定做）
4、 連接法蘭：GB4126-84
5、 水頭損失：0.1-0.5mH2o （常規(guī)流速下）

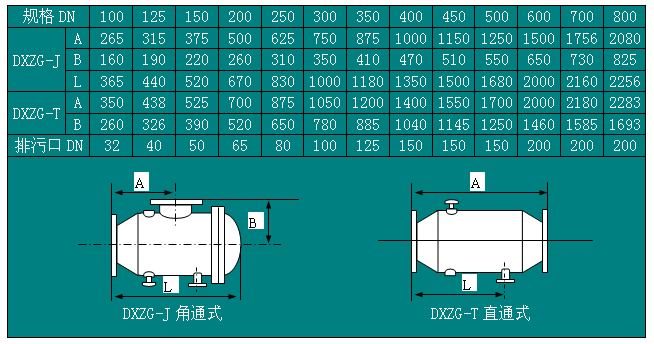

三、外形尺寸

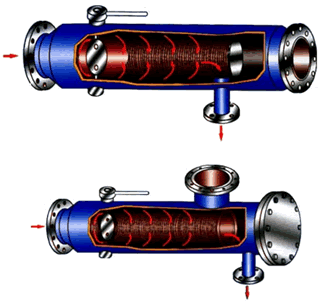

四、原理
1、工作過程
蝶閥閥瓣全開，水流經過濾網后，由出水口排出，雜物被濾網截留下來，此時排污閥關閉。

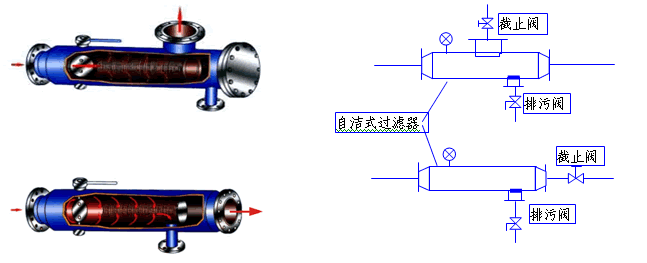

角式、直通自潔式過濾器的安裝圖
2、自潔排污過程
關閉出水口閥門及蝶閥，打開排污閥，水流由外向內沖洗濾網，使粘附在濾網上的雜物經排污口隨污水排出。
五、安裝使用注意事項
1、 嚴格按照自潔式過濾器標示的進出水方向安裝，定期沖洗與排污。
2、 保證排污口垂直向下安裝，并預留好排污閥安裝及排污空間。
3 、工作狀態(tài)下，也可不關閉出水口閥門，直接關閉蝶閥，打開排污閥實施排污。
