一、戶用能量表

DN15～DN20 （0.6～2.5m3/h）

(一)產品應用

1、高精度計量供暖、空調系統的能耗。

2、額定流量為0.6,1.5.2.5m3/h

3、口徑DN15和DN20

4、冷熱量均可計量

(二)產品特點

1、電子葉輪掃描裝置，確保無磁且操作持久

2、進水、回水管安裝均可

3、垂直或水平安裝均呆

4、用戶指定每年一次讀表日期或十五個月一次讀表日期

5、超長壽命電池（最少六年）

6、溫度測量范圍1-130℃

7、達到環境C級標準

8、一體式、分體式（主要用于冷熱表）

9、積分儀可分離30CM

10、底座和葉輪分體，可預先單獨安裝，不影響管道沖冼。

(三)技術參數

額定流量（m3/h）	0.6	1.5	2.5
口徑	DN15	DN15	DN20
Qp,qx 上的壓力損失（bar）	0.12/0.36	0.23/0.68	0.24/0.62
額定壓力（Mpa）	1.6 Mpa
精度等級	中國二級精度
起始流量 橫向l/h	2．5	3	5
堅向l/h	3．5	4	6
溫度范圍（℃）		5-90
安裝位置		供水或回水管
結構長度L=mm	110	110	130

(四)積分儀

溫度測量范圍	℃	1-130
溫差測量范圍	K	3-100
環境溫度范圍	℃	5-55
積分儀起始溫度差	K	＞1
溫度測量的分辯率	℃	0．01
qp 上的測量頻率	秒	60
顯示器	LCD	8位（7段）+特殊符號
消耗（能量和水）；功率；流量	數量	小數點后3位數
	單位	kWh,MWh,GJ,I,m3,m3/h,l/h,Kw,MW
系統化通訊		光學接口（IR）
		可選M總線或都脈沖輸出
電源提供	電池	3V鋰電池，至少或者脈沖輸出
數據存儲		穩定存儲器E2PROM，每日一次
讀表日期		年讀表日和15個月讀表日
最大值存儲		流量和功率
外殼防護級別		IP54
CE標志		是
環境級		符合歐洲EN1434環境級別C

(五)溫度傳感器

固定式連接		Pt500鉑精密電阻
直徑	直徑	5mm,可選5 mm.
外裝式傳感器電纜	長度	1.5m,可選3.0m
安裝方式	直接	球閥
	間接	套管
連接方式		回水溫度傳感器固定式安裝
		兩個傳感器均為外裝

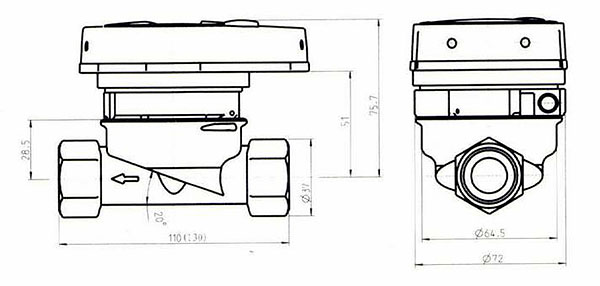

(六)尺寸圖

積分儀

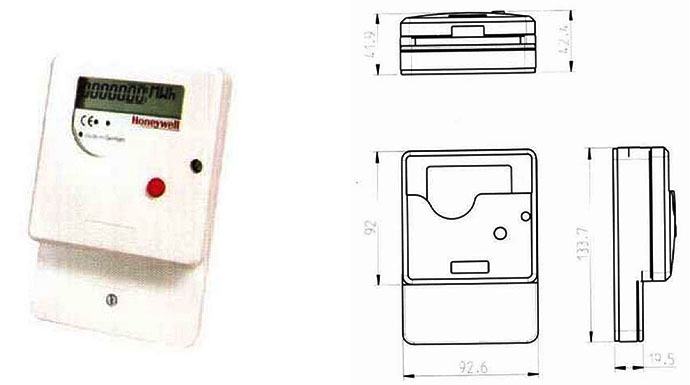

二、大口徑能量表的積分儀

能量表積分儀是幾十年經驗和發展的結晶,無論與什么形式的流量計和溫度傳感器組合,采用的最先進的微處理器技術都將保證測量的極端準確和長期穩定。

多種多樣的工藝使所有功能、接口和相關應用成為可能。

可信賴的外殼設計。

積分儀和相關組件可無需任何工具簡單直接的連在外殼上，該項設計因其實用性幾十年來無需也從未改變。保證安裝簡單有效，校準調換經常實惠。

可選擇的接口可以實地改變,無需打開鉛封.它直接嵌入在運算器和外殼之間,無需工具.如果需要諸如地址、讀表日期之類的參數,可用標準光學接口進行輸入。

(一)重要特征

1、熱量消耗的持續顯示；

2、光學標準接口；

3、所有脈沖值均可編程；

4、在不丟失數據存儲中每天進行數據備份；

5、可方便的進行配置；

6、收集最大值；

7、容易操作的軟件,以輸入參數；

8、M-BUS接口可在生產過程中集成在運算器上。

(二)技術參數

溫度測量范圍	℃	5-150
溫差測量范圍	K	3-100
環境溫度范圍	℃	0-55
積分儀起始溫度差	K	0.2
溫度測量的分辯率	℃	0.01
Qp上的測量頻率	秒	最大2Hz
脈沖值	1/P	0.001-10000
顯示器	LCD	帶特殊字符的七位顯示屏
顯示單位		kWh,MWh,Gj,I,m3/h,I/h,Kw,MW
系統化通訊		光學接口(IR)
電源提供		可選M總線,脈沖輸出
		電池3V長壽命 電池,230V 50Hz 交流電可選
數據存儲蓄		穩定存儲器E29ROM,每日六次
讀表日期		可選擇的年讀表日,12個月讀表日
最大值存儲器		流量和功率
外殼防護級別		IP54
環境級		符合歐洲EN1434環境級別C
外表尺寸	mm	長x寬x高 134x93x41

(三)匹配的流量傳感器

脈沖輸出元件	有電子式或機械式（簧片）可選
設計原理	有機械式和超聲波式可選
額定流量	qp 從0。6 -1000m3 /h

(四)匹配的溫度傳感器

鉑精密電阻	經過獨立認證的Pt500
外接傳感器電纜	2線技術電纜長達 3米 。4線技術電纜長達 10米
安裝方式	裝在球閥（直接插入）或套管中
