LKB靶式流量控制器采用靶式傳感器，可用于水，冷卻系統或其它流體回路，控制器的設定值可調。

一、規格

序號	設定范圍升/分	切換差升/分	重復性誤差升/分	管道直徑		靶號	最大允許壓力MPa	重量kg
				in	mm
1	20～48	8	1.1	1	25	1	1.6	0.5
2	34～100	10	2.6	5/4	32	1
3	65～160	14	3.8	3/2	40	1
4	120～280	26	6.4	2	50	1
5	40～140	18	4.0	2	50	2
6	210～550	18		5/2	70	1
7	110～340	15		5/2	70	2
8	380～750	20		3	80	1
9	180～470	18		3	80	2
10	115～220	20		3	80	3
11	350～920	20		4	100	2
12	210～590	20		4	100	3
13	380～1200	40		5	125	3
14	550～1800	80		6	150	3

注:1-序號6～14為參考規格    2-設定值為下切換值

二、電氣性能

單刀雙擲開關工作狀態：流量上升至上切換值時，接線端子0-cb接通；流量下降至下切換值，0-ck接通。

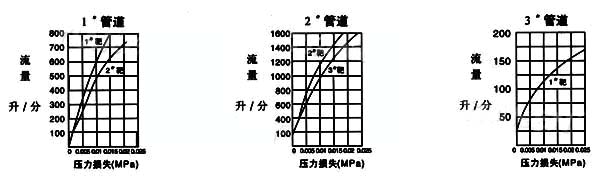

三、壓力損失特性

四、外形及安裝尺寸

五、安裝

1、將控制器旋緊在管道專用接口上；

2、介質流動方向與外殼上箭頭方向一至；

3、控制器靶與介質流動方向垂直；

4、控制器前需要10倍管道直徑長度的導向直通道；

5、打開控制器罩殼，按接線圖接線，然后裝好罩殼。
